1、工作條件

介質溫度：      -25℃ ~ +50℃

最大相對濕度：   95%

周期性搖擺：    ±22.5°

持續橫傾：      ±15°

持續縱傾：      ±10°

振    動：       有

沖    擊：       有

2. 特點

機殼可開啟

可逆轉

防腐性好

抗搖擺,、振動和沖擊性能強

3,、結構型式

通風機制成電動機置于機殼內的結構，葉輪直接裝在電動機軸上,。

葉輪由防腐鋁合金材料澆鑄制成,，機殼采用普通鋼質材料焊接而成。

機殼可根據需要制成整體式或沿軸向開啟式,。開啟式機殼是將葉輪和電動機裝在可開啟的半機殼上,，故便于現場檢修和更換零部件。

通風機制成從電動機端正視,，葉輪按順時針方向旋轉,，在使用中，允許通風機逆向旋轉,。

通風機可配用380V,50HZ或440V,60HZ船用交流電動機,。

4、型號說明

通風機型號以漢語拼音字母的字首,、葉輪外徑,、轉速等表示。示例如下：

其中：

     J,、C —艦,、船用

     Z — 軸流通風機

     80 — 機殼內徑800mm (圓整后的)

     A — 葉輪代號

     K — 開啟式機殼

     注：整體式機殼不標注

     7.5 — 電動機功率為7.5kw

     1460 — 標準轉速為1460r/min(50Hz)

5、訂貨須知

5.1 訂貨時請詳細說明通風機的型號,、流量,、壓力、轉速和結構形式,、50HZ或60HZ等,。

5.2通風機如果用在甲板上，請按有關規定提出機殼的壁厚,。

5.3 訂貨時說明通風機電機的絕緣等級和防護等級（未寫明的為B級絕緣,，IP44防護等級）。

5.4 本廠可按用戶需要提供特殊規格和用途等的通風機,。

5.5 產品自出廠日起18個月內,，凡因質量原因不能使用的，我司負責包修,、包換和包退,。

6. 通風機使用維護

6.1通風機安裝前，應檢查各部件是否損壞,；配套部件是否齊全,；檢查葉輪旋向與機殼旋向標識牌是否一致,。

6.2安裝管道時,，應使其與風機進風口自然對正吻接,，不得強行連接。管道應有支撐,，不允許將管道重量加在風機上,。

6.3風機裝接后，撥動葉輪檢查是否與固定件有摩擦碰撞等現象,。如有碰撞,、摩擦、噪聲過大或較大振動時,，應檢查后再重新啟動,。應防止撞擊通風機，不準異物和液體等進入風機內,。應及時清除葉輪葉片上的積灰,，以免影響平衡增大噪聲。

6.4風機應在進口全敞開狀態下啟動,。

6.5風機接線后,，接線盒處要密封，避免進氣,、進水,。

6.6運轉過程中要嚴格控制電機電流，不得超過額定值,，否則易燒毀電機,。

6.7風機的維修必須在停車時進行。檢修后重新啟動時,，應檢查風機各部件是否處于正常狀態,。

6.8對風機運轉過程中產生的小故障，應查明原因,，設法消除,；發現較大故障時，必須立即停車,，及時檢修,。

7. 性能選用

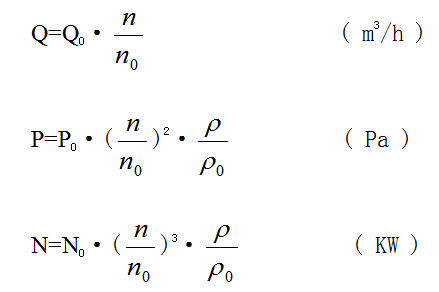

表中性能參數是指標準大氣狀況（大氣壓力為101325pa、溫度為+20℃,、相對濕度為50%,、密度為1.2kg/m3）下的空氣實際的氣體狀況和轉速與表2中所列不同時，通風機的性能可按下列各式換算：

式中Q0 ,、P0 ,、N0、、為標準大氣壓和標準轉速n0時的流量,、壓力,、功率、氣體密度,。Q ,、P 、N,、ρ,、n為實際的流量、壓力,、功率,、氣體密度和轉速。

標準流量下的全壓值偏差允許為-5%～+10%,。
