1. 前言

CBZ系列船用防爆軸流通風機(以下簡稱“防爆通風機”) 是按照GB11800—89《船用防爆軸流通風機》、GB3836—83《爆炸性環境用防爆電氣設備》中內容通用要求及2.隔爆型電氣設備“d”的有關規定和現行的《鋼質海船入級和建造規范》的有關規定設計制造的,。

2. 用途

可輸送含有易燃,、易爆的混合性氣體或蒸氣，可輸送空氣,，含有鹽霧的海洋空氣和含有油霧等腐蝕性空氣,。

防爆通風機適用于抽除船舶上油艙、貨艙,、泵艙,、蓄電池艙、彈藥艙,、飛機庫,、油漆間等場所含有易燃、易爆的混合性氣體或蒸氣,，也適用于船舶其它艙室的通風換氣或陸上各部門的相應的場所,。

防爆通風機可配用50HZ、380V或60HZ,、440V,，YB-H系列隔爆型船用三項異步電動機。

3. 工作條件

爆炸混合物氣體的艙室和場所,。

環境溫度：-25℃ ~ +50℃

空氣相對濕度：≤95%

周期性搖擺：22.5°~ 45°

持續橫傾：±15°

持續縱傾：±10°

振 動：有

沖 擊：有

4. 結構型式

防爆通風機有三種結構,，即I型（甲板式）

II型（管道式）和III型（隔艙式）。整機結構,，均為無火花型,。

I型防爆通風機帶有風帽，防爆電機裝在機架上部,，機架周圍為2目/英寸的不銹鋼網,，整機立式安在甲板上，可用于抽風或送風,。

II型防爆通風機不帶風帽,，防爆電動機為內裝式,，由靜葉撐腳固定在機殼上?？闪⑹交蚺P式安裝,，也可安裝在甲板上?？捎糜诔轱L(fēng)或送風,。

根據用戶特殊需要，可制成III型,、IV型,、V型結構，即風機和電機分隔艙型式,，中間加傳動裝置,，密封填料函和擾性聯軸器的結構。主要用于排除危險艙室的氣體,。

III型臥式安裝,，IV型、V型整機立式安裝在甲板上,，可用于抽風或送風,。

5. 特點

防爆、運轉安全,、可靠,。

防腐蝕性能好。

抗搖擺,、振動和沖擊性能強,。

6. 型號說明

防爆通風機以漢語拼音字母為字首，風筒內徑,、轉速和所配防爆電動機功率等來表示,，示例如下：

其中：

C —— 船用

B —— 防爆

Z —— 軸流

90 —— 機殼內徑90 cm

A—— 葉輪代號，指A型葉輪

7.5 —— 防爆電動機功率7.5KW

1460 —— 標準轉速為1460r/min

I —— 結構型式為甲板式

7. 爆炸危險性混合物的分級,，分組實例（見表1）

防爆危險性混合物的級別系按其傳爆動力劃分,，組別系按其引燃溫度劃分。

說明：

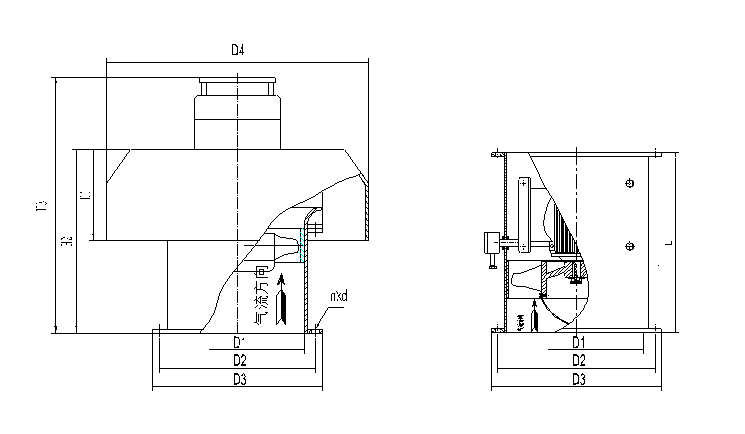

8． 主要性能參數和尺寸（見表2）
